4 x Counter IN

4-channel digital
counter input

µCAN.4.ci-SNAP

MicroControl I/O module SNAP rail 4-channel digital counter input / frequency measurement
Home 9 Portfolio 9 I/O Modules 9 SNAP 9 µCAN.4.ci-SNAP

The module µCAN.4.ci-SNAP is equipped with 4 fast counters of up to 100 kHz. Additional four I/O terminals can be configured individually as digital inputs or outputs.

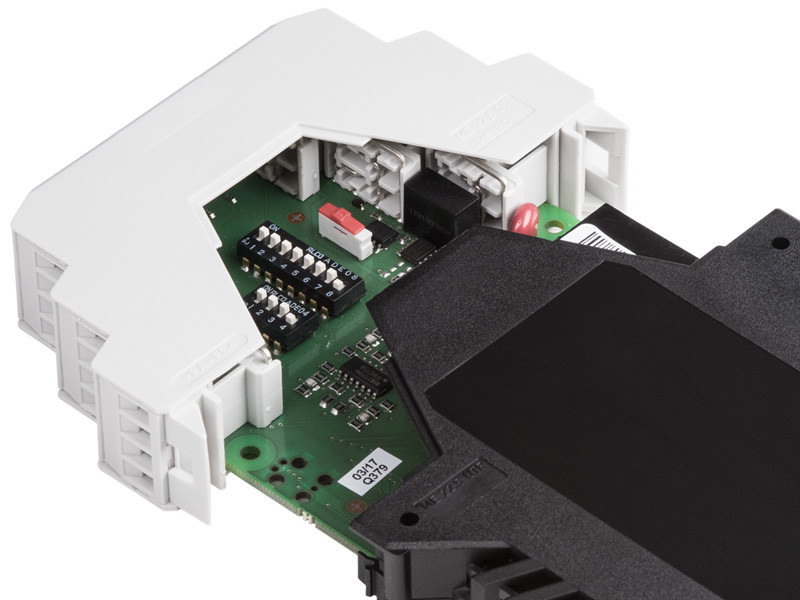

MicroControl I/O module SNAP rail 4-channel digital counter input / frequency measurement (open casing)

µCAN.4.ci-SNAP: Pulse and frequency counter

Features

  • Counter input / frequency measurement
  • A/B signal
  • Max. input frequency 500 kHz
  • Galvanically isolated fieldbus (option)
  • High precision frequency measurement
  • Signal type freely configurable
  • Up and down counter
  • Screw connection via plug-in connectors
  • Fieldbus CAN
  • Protocol CANopen / Raw CAN

Further designs

Ordering information

Item no.
Description
10.88.006
µCAN.4.ci-SNAP / no galv. isolation

4-channel counter module with CANopen, no galv. isolation, for tophat rail mounting. Signal wiring via push-in connectors.

10.88.007
µCAN.4.ci-SNAP / galv. isolation

4-channel counter module with CANopen, galv. isolation, for tophat rail mounting. Signal wiring via push-in connectors.

Downloads

Datasheet µCAN.4.ci-SNAP
4-channel digital I/O counter input
PDF [191 KB]

Manual µCAN.4.ci-SNAP
4-channel digital I/O counter input
PDF [1 .4 MB]

EDS file
mcan4ci_snap_v2r08.eds
EDS [33 KB]
