Die F1 Module –
perfekt für die mobile Datenerfassung

Mit der F1-Familie von MicroControl lassen sich in mobilen Messanwendungen die Vorteile der CAN-Bus-Technologie nutzen. Mit den F1-Modulen werden Messdaten dort erfasst, wo sie anfallen – dezentral, robust und präzise. Die Module haben zuverlässige Lemo-Steckverbindungen und sind mit einer Schnittstelle verfügbar, die CAN 2.0A, CAN 2.0B und Raw CAN unterstützt. Die kompakten F1-Messmodule sind beliebig erweiterbar und stapelbar. Mit ihrem stabilen Gehäuse in Schutzklasse IP65 eignen sie sich ideal für temporäre wie mobile Einsatzfelder.

Logo CAN

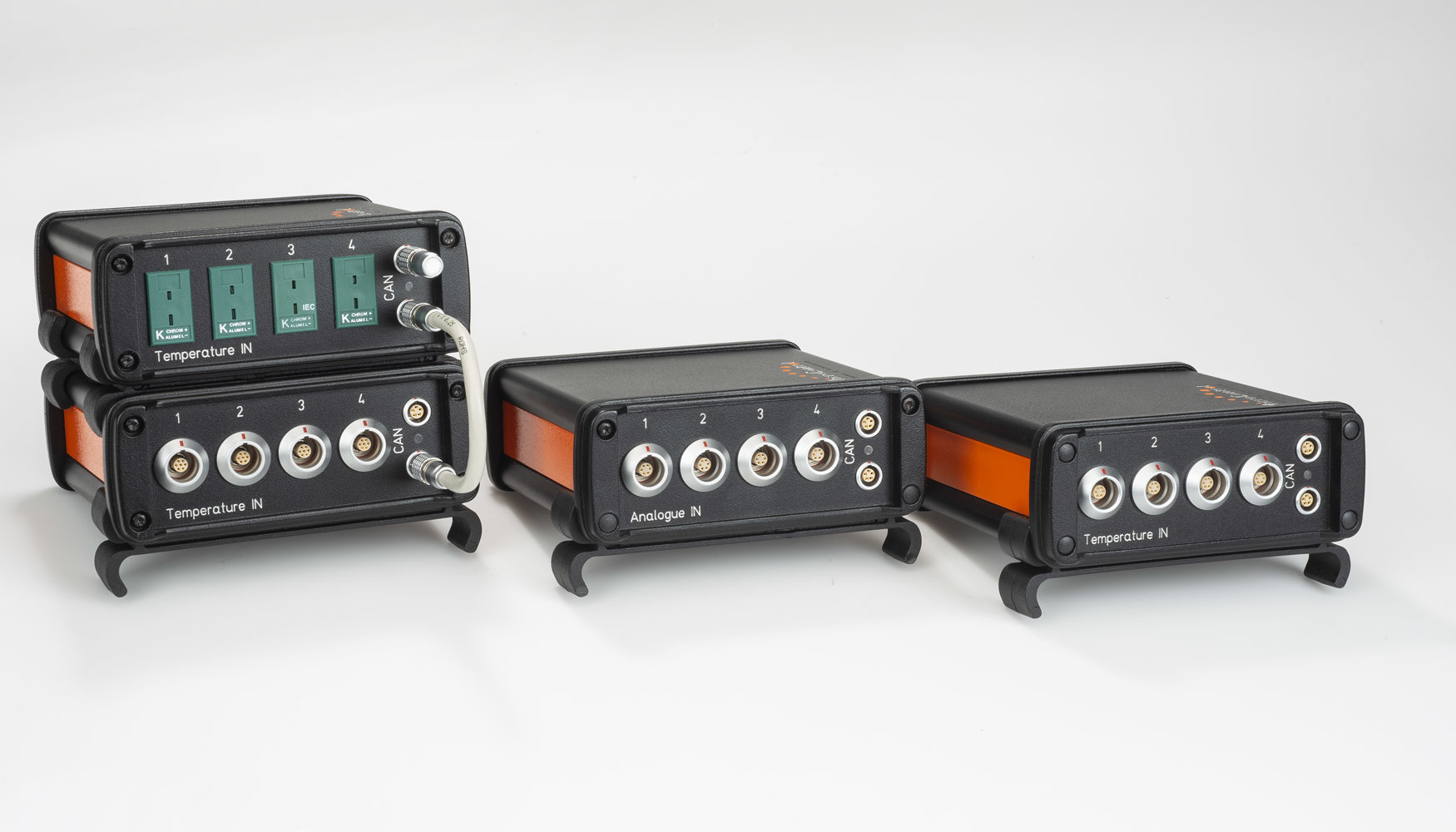

MicroControl I/O EA-Module F1 4-Kanal Thermo und Strom gestapelt und per Kabel verbunden
F1-Modul Nahaufnahme Anschluss Lemo-Steckverbinder

Für schnelle Einsätze

F1-Modul Nahaufnahme Klemme zum Stapeln mehrerer Module

Mobil und erweiterbar

F1-Modul Nahaufnahme Gehäuse

Abgedichtetes Gehäuse

Verfügbar für viele Signalarten

Mit den verschiedenen Modulen der F1-Familie werden eine Vielzahl von Sensoren und Aktoren über den CAN-Bus vernetzt:

Signaltyp

  • 4-Kanal Module
  • Analogeingänge +/- 40 V, -20…20 mA
  • Analogeingänge DMS
  • Temperaturerfassung Thermoelemente
  • Temperaturerfassung Pt100,Pt200, Pt500, Pt1000
  • 24 Bit
  • galvanische Trennung Feldbus
  • Einstellbare Abtastrate
  • Einstellbare Skalierung
  • Parametrierung über Einstellsoftware
  • Taktsynchrone Übertragung

Einsatz

  • mobile Messanwendung
  • raue Umgebungsbedingungen
  • robuste Bauweise
  • Betriebstemperatur -40…+85 °C
  • Versorgungsspannung 9…36 V DC
  • Aluminium-Gehäuse
  • Schutzklasse IP65
  • Statusanzeige über LED
  • Anschluss über Lemo Steckverbinder
  • stapelbar
  • CE-Kennzeichnung

Feldbus

  • Feldbus CAN
  • Protokoll Raw CAN
  • Einstellung Baudrate über Einstellsoftware
  • Einstellung Moduladresse über Einstellsoftware
  • Terminierung über Steckverbinder

µCAN-F1 Familie

Stapelbare Gehäuse

Durch eine zusätzliche Befestigungskralle sind die F1-Module stapelbar. Vorkonfektionierte Kabel sind zusätzlich verfügbar.

CAN-Bus Schnittstelle

Die F1-Module sind mit einer CAN-Schnittstelle verfügbar, welche die Standards CAN 2.0A, CAN 2.0B und Raw CAN unterstützt. Damit ist die Integartion in viele bestehende CAN-Bus-Netzwerke möglich.
